LDDL-III架空線路故障定位裝置接線使用說明

發布時間:2024-05-30 09:02:14瀏覽次數:938

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

① 接線

首先將故障線路的開關斷開,使架空線路處于斷電狀態;保護地線連接“保護地”端子和大地網;測試地線(帶黑色夾鉗的高壓導線)接“測試地”插座和大地網;當測試地和保護地可靠接地后界面顯示接地圖標,如果未接地或接地電阻過大則無法啟動高壓輸出。

架空線路故障定位裝置

接故障線路的輸出線,可根據現場情況,使用短連接線(帶紅色夾鉗的高壓導線)接“高壓輸出”端子和開關柜的線路側,若必須接在架空的線路上,則選用接線盤延長接線,其高壓插頭接“高壓輸出”端子,其另一端的線鼻壓接在絕緣掛線桿的接線柱上,再將掛線桿掛在故障線路上。

交流定點-直連輸出方式適用于低阻故障,測試地接地電阻影響環路電阻,所以該方式下要求測試地接地必須良好,請選擇具有良好接地點的位置注入信號如下圖。

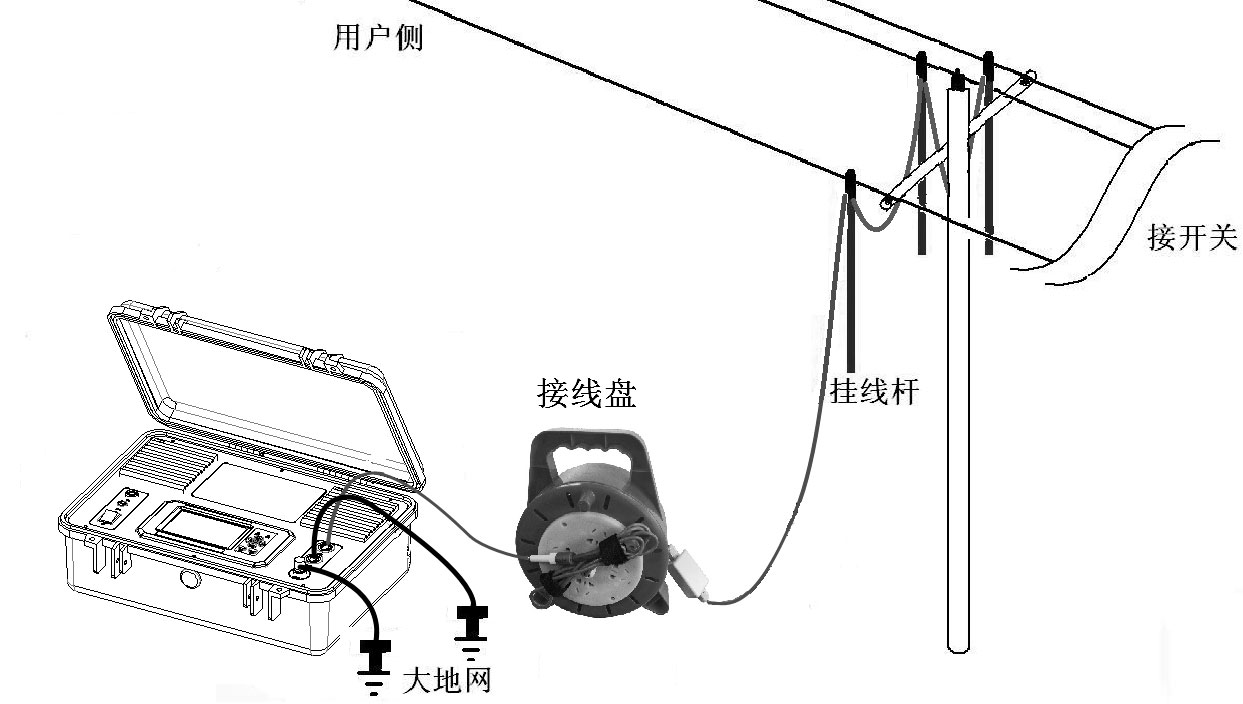

架空線路故障定位裝置接線圖

交流定點方式為減小分布電容的影響,建議在整條線路的中點注入信號。

注意:在需要測試的故障線路全長范圍內,均不能掛接地線!在大電流接地線路中,必須切除接地點.

 當切換工作模式時,會提示該模式采用的接線方式,根據提示選擇正確接線方式。工作模式對應的接線方式如下表:

工作方式接線方式
故障診斷直連輸出方式
交流定位直連輸出直連輸出方式
外接升壓器外接升壓器輸出方式
直流定位直連輸出方式,對于弧光接地故障選擇外接弧光適配器輸出方式。
交流耐壓外接升壓器輸出方式
直流耐壓直連輸出方式

② 電源

打開電源開關,液晶屏幕點亮,但此 時發射機并沒有信號輸出。

③ 設置工作模式:

按【左右鍵】選擇工作模式。

根據界面提示確認接線是否正確。

④ 啟動輸出:

按【啟動】按鈕,彈出高壓啟動界面,

按【左鍵】選擇啟動,再次點擊按鍵【啟動】或【中鍵】啟動高壓輸出。同時界面上高壓輸出指示變為紅色并動態指示高壓輸出。當接地電阻過大時,提示需要檢查接地線,無法啟動輸出。

⑤ 停止輸出:按【停止】或任意鍵停止高壓輸出。

⑥ 關閉電源。
