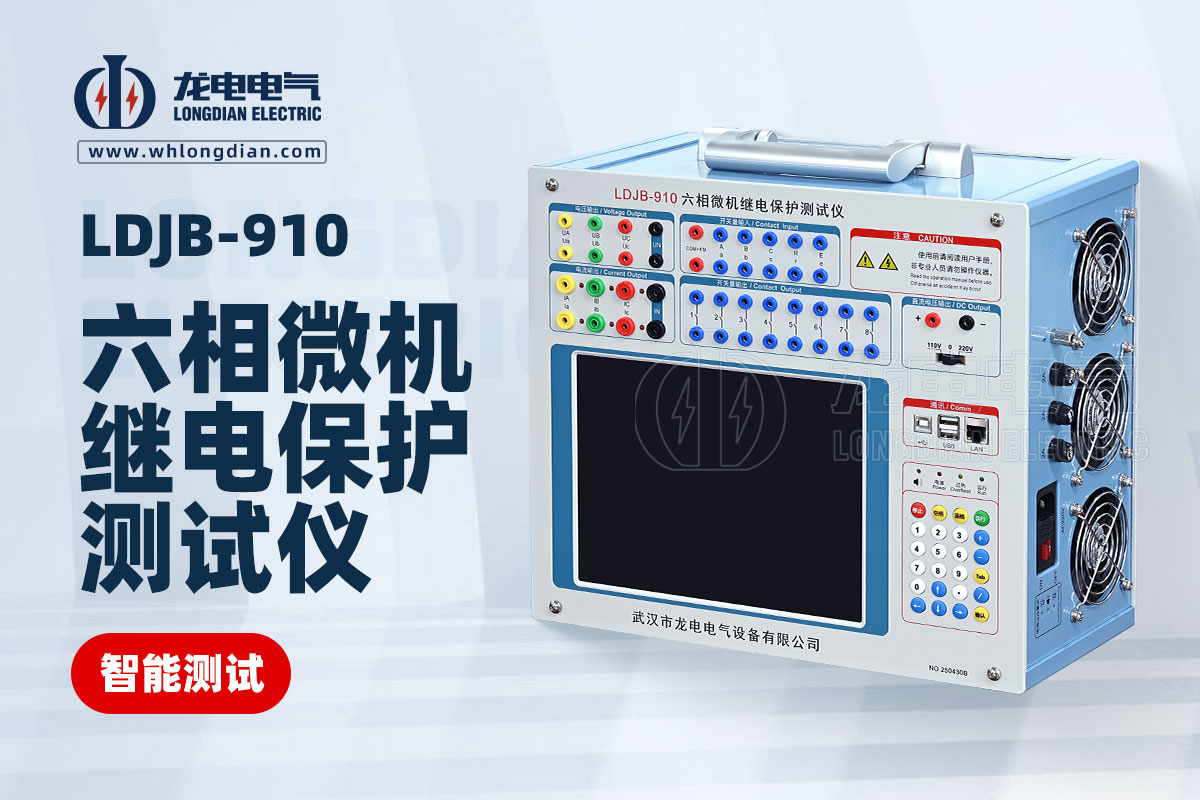

在現代電力系統中，微機保護裝置如同守護電網安全的“智能衛士”，而繼電保護測試儀則是驗證這些衛士是否“耳聰目明”、“反應敏捷”的必備工具。它能精準模擬電力系統運行狀態與故障情景，對微機保護裝置進行全面的功能與性能測試。以下是繼電保護測試儀在微機保護試驗中的核心應用領域：

一、 核心保護元件功能驗證

1. 過電流保護：

• 功能： 驗證電流速斷、限時速斷、定時限/反時限過流保護的啟動值、動作時間、返回系數。

• 測試： 測試儀輸出單相或多相可調電流，模擬不同幅值的故障電流，檢驗保護動作的準確性及時限特性曲線是否符合整定值。

2. 距離保護：

• 功能： 驗證阻抗元件（Ⅰ、Ⅱ、Ⅲ段）的動作特性（阻抗圓、多邊形特性）、動作邊界、動作時間。

• 測試： 測試儀同時輸出可調電壓、電流，模擬線路不同點發生的金屬性/經電阻接地故障，精確復現故障阻抗軌跡，測試保護在各種故障類型（相間、接地）下的動作行為。

3. 零序電流/方向保護：

• 功能： 驗證零序過流保護的定值、時限及零序功率方向元件的動作邊界、靈敏度。

• 測試： 測試儀模擬單相接地故障，輸出零序電壓、電流，驗證保護在正、反方向故障時的正確動作與制動特性。

4. 差動保護：

• 功能： 驗證比率制動特性曲線、啟動電流、制動系數、諧波制動特性（二次諧波、五次諧波）。

• 測試： 測試儀需多路同步輸出（模擬各側電流），模擬區內、區外金屬性故障、經電阻故障、勵磁涌流、CT飽和等復雜場景，精確驗證差動元件的動作邏輯和可靠性。

5. 負序電流保護：

• 功能： 驗證負序過流或負序方向保護在不對稱故障下的動作性能。

• 測試： 測試儀輸出包含負序分量的電流/電壓，模擬兩相短路等不對稱故障。

二、 完整保護邏輯與系統功能測試

1. 自動重合閘：

• 功能： 驗證重合閘的啟動條件（保護動作、開關位置）、充電條件、動作延時、檢同期/檢無壓邏輯、后加速邏輯以及多次重合閘閉鎖功能。

• 測試： 測試儀模擬故障→保護跳閘→開關位置變化→故障消失/電壓恢復→重合閘動作→后加速（如為永久故障）的完整時序過程。

2. 備用電源自動投入裝置：

• 功能： 驗證進線失壓、PT斷線判別、備用電源有壓判別、動作延時、閉鎖邏輯（如工作電源電流閉鎖）、自投后加速保護等。

• 測試： 測試儀需模擬多路電壓、電流及開關位置狀態變化，構建BZT動作所需的完整系統狀態轉換序列。

3. 低頻/低壓減載：

• 功能： 驗證頻率/電壓跌落至定值時的動作延時、滑差閉鎖、低電流閉鎖、電壓互感器斷線閉鎖等邏輯。

• 測試： 測試儀輸出按設定速率變化的頻率或電壓信號，模擬系統頻率/電壓下降過程，檢驗減載裝置的動作準確性及閉鎖功能有效性。

三、 關鍵性能與輔助功能測試

1. 動作時間測量：

• 功能： 精確測量保護從故障發生（測試儀輸出開始）到保護出口繼電器動作或發出跳閘信號的時間。

• 測試： 測試儀內置高精度計時器，是衡量保護“速度”的核心指標。

2. 采樣值校驗：

• 功能： 驗證保護裝置內部交流模擬量采集回路的精度（幅值、相位、諧波）。

• 測試： 測試儀輸出高精度、純凈的工頻或含諧波信號，讀取保護裝置顯示的采樣值進行比對。

3. 開入/開出回路檢查：

• 功能： 驗證保護裝置開關量輸入回路（如斷路器位置、閉鎖信號）的正確響應，以及跳閘、合閘、信號等輸出繼電器的可靠動作。

• 測試： 測試儀模擬開關量輸入信號，并監測保護裝置輸出觸點的動作狀態。

4. 定值校驗與管理：

• 功能： 讀取、修改、下裝、備份保護裝置的定值組，驗證定值整定正確性（部分高端測試儀支持）。

• 測試： 通過通訊接口（RS232/485, Ethernet, USB）與保護裝置連接進行操作。

四、 高級應用與復雜場景模擬

1. 故障回放：

• 功能： 利用錄波文件（COMTRADE格式）真實再現現場發生的復雜故障波形，用于事故分析或保護性能復測。

• 測試： 測試儀精確播放實際故障數據，考驗保護在真實暫態過程中的動作行為。

2. RTDS/HIL實時仿真對接：

• 功能： 與實時數字仿真系統連接，在閉環環境中測試保護裝置在復雜電力網絡動態過程中的響應（高端應用）。

• 測試： 提供更接近實際的系統級測試環境。

3. 行波保護測試：

• 功能： 測試依賴故障暫態行波信號的超高速保護（需具備高頻信號輸出能力的特殊測試儀）。

• 測試： 模擬產生包含行波特性的極短波頭電流/電壓。

繼電保護測試儀是保障微機保護裝置可靠運行的“試金石”。從基礎元件特性校驗到復雜系統邏輯驗證，從常規故障模擬到高級暫態回放，它提供了全面、精確、高效的測試手段。
