在現代電力系統中，繼電保護是保障電網安全穩定運行的“神經系統”。而繼電保護測試儀就是檢驗這套“神經系統”是否正常工作的關鍵工具。市面上的繼電保護測試儀種類繁多，從輸出相數到技術類型，差異很大。那么，面對三相、六相和微機型測試儀，我們該如何選擇呢？

認識不同類型的繼電保護測試儀

1. 三相繼電保護測試儀

• 特點： 能輸出三相電壓和三相電流。

• 適用場景： 主要用于測試傳統的三相繼電保護裝置，包括各種電磁型繼電器、晶體管型繼電器，以及大部分的線路保護、變壓器保護、發電機保護等。它可以進行三相電壓電流的模擬輸出，進行動作特性、動作值、返回系數等基本測試。

• 優勢： 經濟實惠，操作相對簡單，滿足一般繼電保護測試需求。

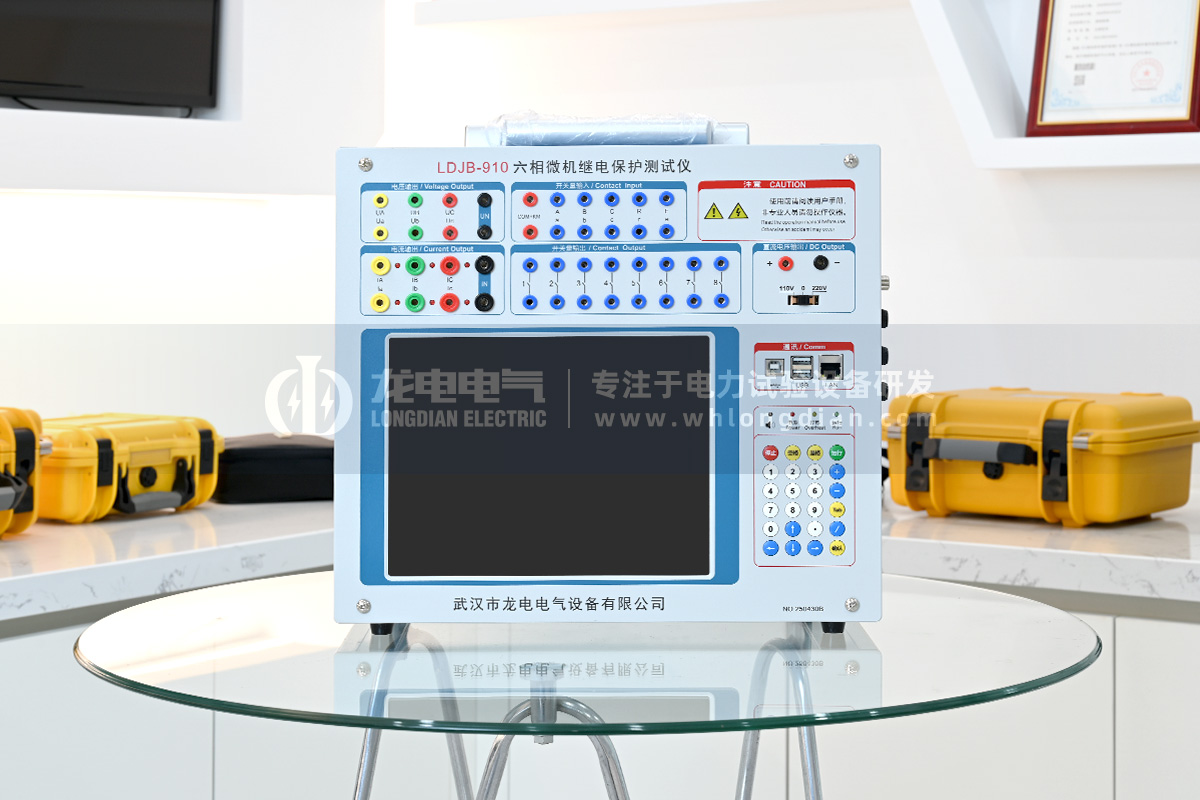

2. 六相繼電保護測試儀

• 特點： 相比三相測試儀，它能同時輸出六相電流和六相電壓（或更多相，例如三相電壓和六相電流）。

• 適用場景：

• 差動保護測試： 這是六相儀器的主要優勢。對于變壓器差動保護、發電機差動保護等需要多側電流輸入來計算差動量的大型設備，六相測試儀能直接模擬多組電流，實現高精度的端對端（End-to-End）測試，更真實地模擬故障情況。

• 復雜保護測試： 對于一些新型或功能更復雜的微機保護裝置，例如復雜的距離保護、母線保護、線路縱聯保護（需要兩端或多端模擬）等，六相測試儀能提供更靈活、更全面的模擬條件。

• 一次設備帶載能力要求高： 有些六相測試儀具有更強大的輸出功率，能直接帶載測試部分一次設備。

• 優勢： 功能更強大，測試范圍更廣，尤其在處理復雜保護和差動保護時具有明顯優勢。

3. 微機繼電保護測試儀

“微機”在這里更多指的是測試儀的智能化水平和內部控制技術。無論是三相還是六相測試儀，現代設備基本都屬于“微機”型，它們內部集成了高性能微處理器、大屏幕顯示、中文操作界面、自動化測試軟件以及數據管理功能。

• 特點： 高度自動化、智能化，測試功能集成度高，具備多種測試模式（如穩態、暫態、故障回放等），數據存儲與分析能力強。

• 優勢： 提升測試效率和精度，降低人工操作誤差，方便數據管理和報告生成，是當前主流的繼電保護測試設備。
