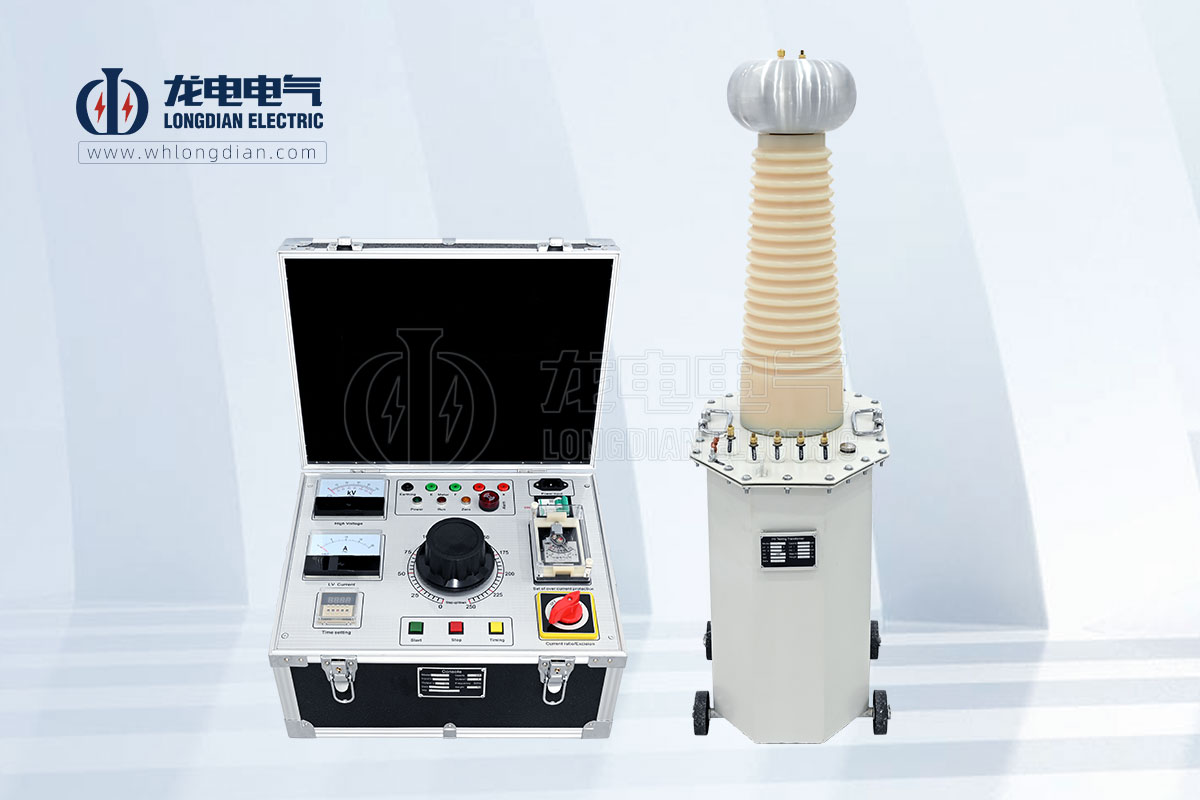

工頻耐壓試驗裝置在電纜故障查找中的應用原理

當電纜發生絕緣故障時，故障點通常表現為絕緣擊穿或電阻降低。工頻耐壓試驗裝置通過向故障電纜施加工頻高電壓，能夠：

1. 暴露絕緣缺陷： 即使是隱蔽的、尚未完全擊穿的絕緣弱點，在工頻高壓的持續作用下也可能被完全擊穿或?qū)е滦孤╇娏黠@著增大，從而確認故障的存在。

2. 重現故障路徑： 對于間歇性故障或高阻故障，施加工頻高壓可以促使故障點重新發生擊穿放電，為后續的故障定位（如通過聲學或電磁方法）提供信號源。

3. 判斷故障類型： 通過觀察試驗過程中電流的變化、是否有閃絡或擊穿現象，可以初步判斷故障的性質，例如是高阻、低阻還是閃絡性故障。

具體應用場景與方法

工頻耐壓試驗裝置在電纜故障查找中并非單一使用，通常與其他故障定位設備配合，形成一個完整的流程：

1. 故障性質判斷與預定位

在進行精確故障定位之前，往往需要通過工頻耐壓試驗或其他兆歐表等設備，對電纜進行初步的絕緣診斷，判斷是否存在故障以及故障的初步性質。如果工頻耐壓試驗無法通過，則確認電纜存在絕緣問題，需要進行下一步的故障查找。

2. “燒穿”法（僅限特定故障類型）

對于某些高阻或閃絡性故障，傳統的故障定位方法可能難以準確識別。在這種情況下，可以利用工頻耐壓試驗裝置，在安全規程和控制下，對故障點施加持續的工頻高壓，使得高阻故障點處的絕緣碳化，形成一個低電阻的通道。這個過程通常被稱為“燒穿”或“降阻”。

重要提示： “燒穿”法并非適用于所有電纜故障，且操作風險高，必須由經驗豐富的專業人員在嚴格的安全措施下進行，以避免對健康電纜段造成二次損傷。主要目的是將高阻故障轉化為低阻故障，從而便于使用更精確的定位方法（如電橋法、脈沖法等）進行后續定位。

3. 配合聲學/震動法定位

當故障點在高壓作用下發生擊穿放電時，會產生聲波或震動波。工頻耐壓試驗裝置可以提供持續的工頻擊穿電壓，促使故障點反復放電。然后，工作人員可以使用電纜故障測距儀或聲波檢測儀（聽筒、震動傳感器等）沿著電纜路徑進行聽測或感應，通過捕捉放電聲響或震動信號，來精確判斷故障點的位置。

4. 輔助確定故障是否修復

在電纜故障修復完成后，通常會再次進行工頻耐壓試驗。如果電纜能夠通過試驗，則說明故障已成功排除，絕緣性能恢復到合格水平，電纜可以重新投入運行。這是一種驗證修復質量的重要手段。

工頻耐壓試驗裝置在電纜故障查找中的優勢

• 直觀可靠： 能夠直接驗證電纜的絕緣強度，判斷是否存在問題。

• 適用性廣： 適用于各種電壓等級的電力電纜。

• 促進故障顯性化： 對高阻或間歇性故障有“激活”作用，使其在測量過程中持續放電，便于定位。

• 驗證修復質量： 作為故障修復后的驗收標準。

工頻耐壓試驗裝置是電力電纜維護和故障診斷工具箱中不可或缺的一員。它不僅能夠有效地發現電纜的絕緣缺陷，更能在故障查找過程中提供關鍵的能量激發，輔助其他高精度定位工具完成任務。正確、安全地運用工頻耐壓試驗裝置，對于縮短電纜故障停電時間、提升供電可靠性具有重要的實際意義。
